说明：

  3.3.1 上行通讯方式（指转换器与服务器（或PC机）之间的通讯）：

1. USB(虚拟串口)；

2. 以太网；

3. GPRS；

4. RS485；

  3.3.2 下行通讯方式（指转换器与终端设备之间的通讯）：

1. RS485；

2. ZIGBEE无线；

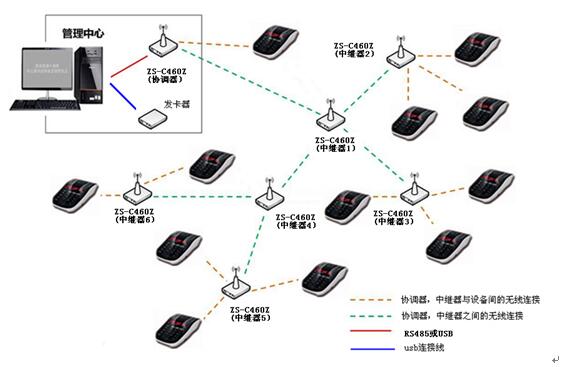

四.作为无线通讯设备时的网络拓扑图

五.设备设置说明

5.1 转换器说明

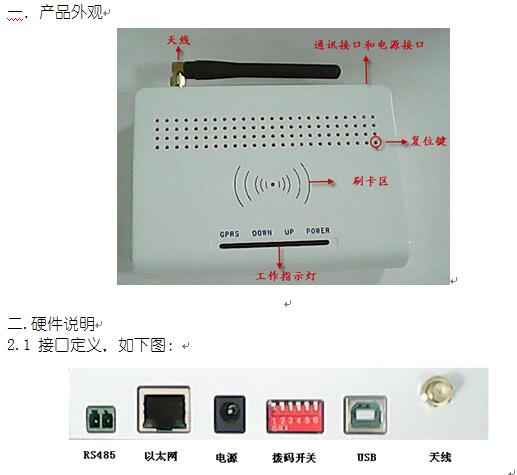

   ZS-C460Z转换器可以使用RS485、USB转COM口、TCP/IP和GPRS连接四种无线通讯，使用USB转COM口通讯时，电脑需要安装CH340驱动，协调器默认IP地址：192.168.0.201，协调器信道是由0~15个信道组成，ZigBee无线信道之间有可能产生干扰，建议使用0、4、9、14、15等信道通讯干扰较少，具体情况根据现场实际环境进行现场调试。

5.2 转换器设置

   ZS-C460RUT转换器可以设置成协调器和中继器，拨码开关“6”拨下设备设置为协调器，可以制作信道设置卡功能；拨码开关“6”不拨下设备设置为中继器，只能刷信道设置卡设置信道，在网络中起到无线信号放大作用。

5.3拨码开关说明

   将设备“拨码开关”6拨下，根据现场实际情况拨下信道，协调器上电，红色电源指示灯常亮，大约8s后中间上下行两个双色指示灯红色闪烁，刷卡，上下行两个双色指示红灯熄灭绿灯长亮，然后绿灯熄灭，则信道设置卡制作完毕。

5.5 中继器设置

   中继器“拨码开关”6不拨下，信道也不拨下；中继器上电，红色电源指示灯常亮，大约8s后中间上下行两个双色指示灯红色闪烁，刷卡，上下行两个双色指示红灯 熄灭绿灯长亮，然后绿灯熄灭，则中继器信道设置完毕；中继器与协调器通讯正常时，中继器UP指示灯大约每5s红灯闪烁一次，同时协调器down指示灯红绿灯同时闪烁。

5.6 TCP/IP修改操作

 协调器默认IP地址为192.168.0.201，将转换器拨码开关5拨下，转换器自动恢复到默认IP地址。

  协调器修改IP方法：

   1.将转换器拨码开关5拨下，是转化器恢复到默认IP地址192.168.0.201

   2.使用网线转换器与电脑直连，将电脑IP更改为192.168.0.100和转换器处于相同网段，转换器通电启动。

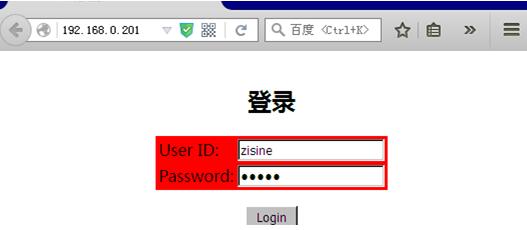

   3.在web浏览器输入转换器IP地址192.168.0.201，进入设置界面。USER ID:zisine

Password：admin

4.点击LOGIN 进入协调区设置界面；如下图，根据实际情况进行设置，TCP端口号默认1001可以不需要设置。

5.点击设置，提示设置成功，断电重启，在重启前将协调拨码开关5拨回，否则IP地址为默认IP.

5.7复位键操作

   长按“协调器”复位按键3s后，两个双色指示灯绿灯亮后，松手，然后两个双色指示灯灭；大约8s双色指示灯红色闪亮，熄灭，则协调器复位成功重启。

注意：

1.协调器默认信道为15，更改信道时需要把信道拨码拨下，再按复位键重启设备才能更改信道。

2.协调器双色指示灯红色闪烁表示可以放卡制作信道设置卡，中继器双色指示灯红色闪烁表示可以刷信道设置卡设置信道参数。

3.信道设置卡使用非加密卡制作，如果加密卡制作信道设置卡时，双色指示灯红色灯一直闪烁，表示制作失败。

4.协调器和中继器在参数配置时，上下行两个双色指示灯红灯常亮时，表示参数配置失败，需要重启重新配置参数。

5.协调器使用串口升级固件时，如果协调器在升级固件时，协调器也在跟设备正常工作，升级完毕后，不会自动重启，需要手动断电重启。
