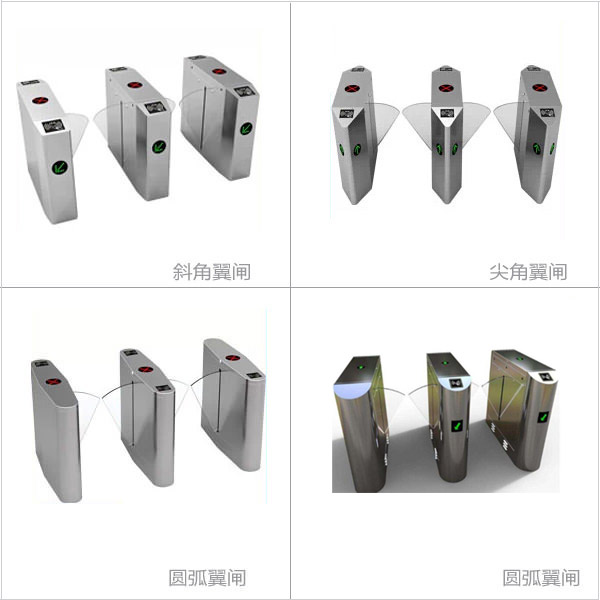

一、 翼闸简述

       翼闸机芯配合多对红外信号，可严谨控制行人出入，刷卡成功后，摆翼回缩，通道成无障碍状态，行人依次通过红外后，闸机自动控制关闸。通过配置不同的读写设备，指纹设备、生物（人脸）识别设备、二维码设备等即可完成对通道通行的智能化控制与管理，被广泛用于工厂、小区、会展中心、体育场馆、旅游景区、大楼入口等场所;

二、闸机特点

1.     加长型不锈钢箱体，外型大气，美观，坚固耐用；

2.      具有个性化的安装介面（方便集成磁卡、条码卡、ID卡、IC卡等读写设备）；

3.      运行平稳，缓冲柔和，噪音小，无机械冲击；

4.      具有明确的通行指示功能，提示通行状态（可通行“→”，禁止通行“×”）。

5.      标配红外检测接口，方便实现检测复位或反向及闯关报警（蜂鸣器报警），防尾随功能；

6.   具有红外及机械双重防夹功能，可以有交杜绝非法闯关出现的夹人现象；

7.      具有故障自检及报警提示功能，方便用户的维护使用；

8.      可编和闸机控制，具有多种工作模式可供选择，可设置单向或双向控制（由用户通过控制板按钮进行设置）；

9.      具有断电自动开闸放行，通电自动关闭功能，符合消防安全要求；

10.      具有远距离控制开部、关闸功能，以满足用户的特殊需求及消防安全要求；

11. 具有统一、标准的对外电气接口，可与各种读写设备自由对接，便于系统集成，并可通过管理计算机实现远程控制与管理；

12. 具有自动复位功能。读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者本次通行权限，且限制的通行时间可由管理人员自行设定；

三、组成

1.      翼闸机机芯

2.      闸机外壳（1.5厚304#不锈钢）

3.      翼闸机主控制板

4.      闸机电源（DC24V/5A）

5.      后备蓄电池（断电开闸）

6.      闸机通行指示灯（面盖标配一个）

7.      闸机通道状态指示灯（单机标配两个）

8.      红外对射

四、技术参数

1.      外型尺寸：1200mm(L)×280mm(W)×1000mm（Ｈ）长加型

2.      结    构：1.5厚304号不锈钢外壳

3.      重    量：80Kg

4.      摆    翼：280mm(L),无色透明、蓝色、红色雅克力材料、发泡软翼材料（可选）

5.      摆翼最大承受力：60Kg

8.      翼闸工作电源：AC220V±10％

9.      驱动电机： 直流无刷电机 180W/24V

10. 电机转速： 1600转/分

11. 通行速度：40人/分钟（常开），25-30人/分钟（常闭）

12. 翼门开、关时间：0.8秒（可调）

13. 上电后进入通行状态所需时间： 3秒

14. 出现故障后的自动复位时间：10秒

15. 工作环境：室内、室外

16. 温度：-30℃~60℃

17. 湿度：5％~90％

18. 机械寿命：500万次以上

19. 保护等级：IP45

五、控制接口

1.      二路+12V电平信号或脉宽＞100ms的DC12V 脉冲信号输入控制出入；

2.       一路继电器输入远程控制闸机开闸；

3.      二路高低电平闸机计数信号输出。

六、闸机的安装：

       1 .   闸机安装在最终装饰好地面上，在铺设地板前，先预埋好线路和接线盒。闸机底部附有两块固定板，用以固定闸机的工作位置，安装时，按闸机固定板的位置进行定位打孔，在孔(直径11mm)中放入8-10mm的膨胀螺丝。  打开闸机两侧的锁，移去顶盖，向上抽出闸机两侧的挡板，可进行闸机内部的接线和闸机的固定。

2. 闸机随机配有驱动电路（内有一组DC5V电源，一组DC24V电源及一块驱动电路板）;LED指示牌一块；其中驱动电路板是控制设备与闸机之间的桥梁，从控制器的继电输出中选择一组常开输出端，按“接线图”进行连接。

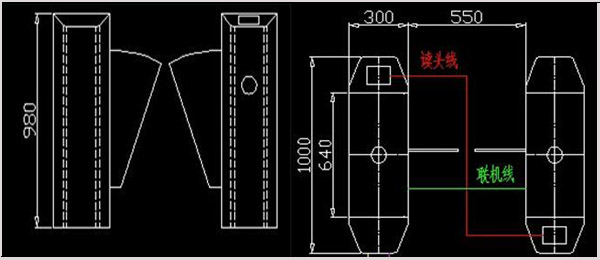

七、闸机规格图：
